Q21F三片式活接對焊球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
| 產品名稱： | 三片式活接對焊球閥 | 產品型號： | Q21F |
| 公稱通徑： | DN6～DN100 | 結構形式： | 球形 |
| 公稱壓力： | 1.6Mpa～6.4Mpa（W.O.G） | 連接方式： | 活接對焊 |
| 適用溫度： | -20～232℃～350℃ | 驅動方式： | 手動、電動、氣動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣及某些腐蝕性液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 公稱壓力 | 1.6-6.4MPa |
| 適用穩定范圍 | -20～232℃～350℃ |
| 適用介質 | 水、油、氣及某些腐蝕性液體（W。O。G） |
| 對焊標準(BW) | GB12224.ANSIB16.25 |

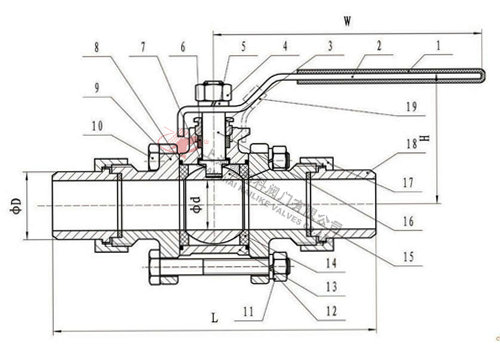

| 零件名稱 | 材質 | |
| 閥體 | 不銹鋼CF8M | 碳鋼WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
| 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
| 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
| 螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
| 閥桿螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不銹鋼SS304 | 不銹鋼SS304 |
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 2-1/2" | 2" |
| d | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50.8 |
| D | 17 | 17 | 21 | 26 | 31 | 38 | 46 | 60 |
| L | 150 | 150 | 180 | 195 | 210 | 225 | 260 | 300 |
| H | 48 | 48 | 54 | 57 | 72 | 79 | 81 | 97 |
| E | 120 | 120 | 120 | 130 | 154 | 154 | 185 | 185 |
聲明：【Q21F三片式活接對焊球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q21F三片式活接對焊球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
